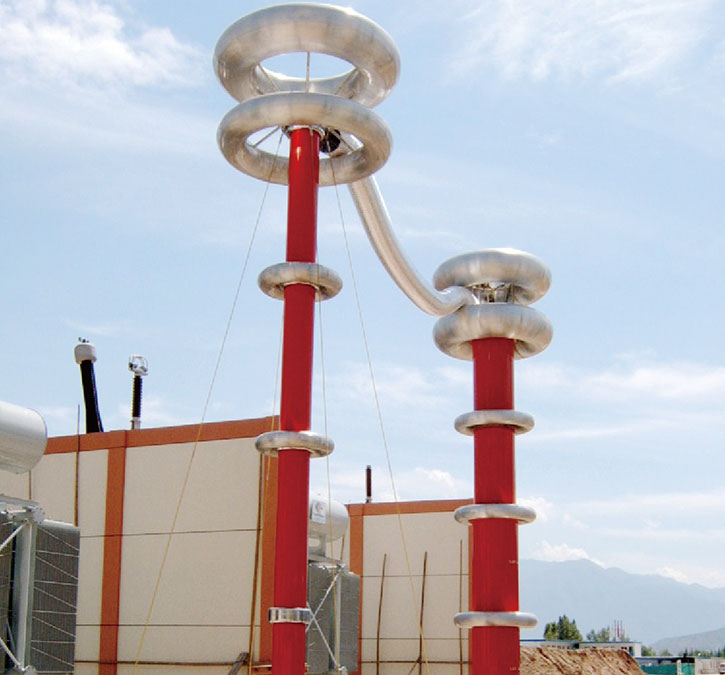

    調頻諧振試驗系統
    調頻諧振試驗系統

    用途

    調頻諧振裝置用于各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的現場交流耐壓試驗。在工頻條件下,由于被試品電容量較大、試驗電壓較高,對試驗裝置的電源容量相應也有較高的要求。與傳統的工頻耐壓試驗裝置相比,變頻串聯諧振試驗裝置具有體積小,重量輕,易搬運等優點,分體式設計便于現場靈活組合,大大降低了勞動強度,提高工作效率。

    特點

    • 正弦波形,波形失真度小,波形畸變率<3%

    • 頻率范圍:10 ~ 300Hz

    • 局放背景噪音:< 10pC

    • 根據不同測試要求,組合方式靈活,安裝簡易快速

    • 采用光纖通訊方式,將高壓和低壓控制回路有效隔離。

    • 采用微機控制,輸出穩定性好。本裝置中的信號源由專用芯片產生,輸出頻率穩定性高達0.1Hz,輸出電壓的不穩定度<1%。

    系統組件

    • 開關柜

    • 變頻電源

    • 勵磁變壓器

    • 電抗器

    • 電容分壓器兼耦合電容器

    • 控制和測量裝置

    精選案例

    260kV 83A 調頻諧振試驗系統 車載式 長距離電纜測試
    320kV 200A 調頻諧振 34公里 220kV海底電纜出廠試驗
    800kV 3200kVA 調頻諧振試驗系統 GIS現場測試 出口摩洛哥
    1000kV 6A 調頻諧振系統 用于750kV GIS 現場測試
    460kV2530kVA 調頻諧振試驗系統 出口越南
    690kV 5175kVA 調頻諧振試驗系統 出口越南
