水終端試驗裝置
水終端試驗裝置
66kV及以上交聯電纜，在其試驗過程中，對終端要求很高，油水終端是加強介質的絕緣水平，提高擊穿場強，而對于66kV及以上交聯電纜試驗，僅靠增加場強是不能滿足試驗要求的，這時宜采用水終端，用去離子水來均勻電場，滿足試驗要求。
CTT電纜測試終端用于中壓、高壓和超高壓絕緣電纜的試驗。施加高壓（工頻或沖擊）使用CTT電纜測試終端可滿足相關要求和標準，CTT電纜測試終端也可用于其他試驗，如：
交流電壓測試
局部放電量測量及故障定位
沖擊電壓試驗（雷電沖擊和操作沖擊）
介質損耗測量
擊穿試驗
CTT電纜測試終端系統用于66-500kV 電纜試驗，最大直徑可達165mm。
CTT電纜測試終端配置CTW水處理單元，根據電壓等級高低，電纜測試終端有兩種設計：150kV 以上高壓電纜從尾部插入到終端絕緣管內；150kV 以下電纜從上面插入到終端。
CTT 電纜測試終端為雙水管系統，去離子水在里面循環。聯合水處理單元，構成封閉的水處理系統。每只終端都由兩根水管連接到水處理單元。
電纜終端的結構設計改變了電纜在終端內的電場分布和能量損耗，水處理單元可控制水的電導率和溫度。
水處理單元配有500L水箱，用來裝去離子水，2只電纜終端和水處理單元分別通過4根水管相連。電纜終端里水流速度約30 L/min 或60 L/min。通過熱交換器將熱量排放到外部。
精選案例

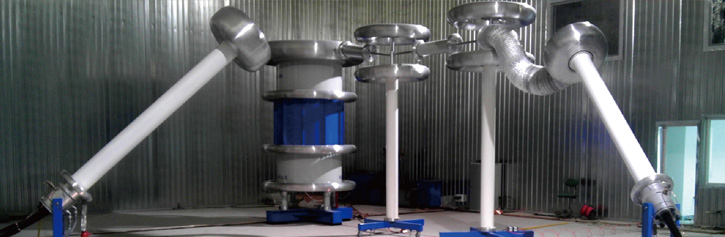

800kV 電纜測試水終端
800kV 電纜測試水終端及水處理裝置
電纜測試 油終端
水處理裝置
350kV 電纜測試水終端
